Ящики учёта с рубильником ЯУР и ЯУРП предназначены для приёма и учёта активной электроэнергии напряжением 380В трёхфазного переменного тока частотой 50Гц систем с глухозаземленной нейтралью, а так же для защиты отходящей линии при перегрузках и токах короткого замыкания.
Ящики изготавливаются одностороннего обслуживания и предназначены для установки на промышленных, общественных, коммунально-бытовых и других объектах энергоснабжения.
Номинальный режим работы ящиков – продолжительный.
Ящики поставляются в комплекте со счётчиками электрической энергии только по требованию заказчика.
Конструкция
Ящики изготавливаются навесного исполнения. Ящик состоит из оболочки бескаркасной конструкции. Внутрь оболочки устройств устанавливается панель с комплектующим оборудованием. В ящиках со степенью защиты оболочки IР 54 дверь уплотнена резиновым шнуром, ввод кабелей производится через сальники. Конструкция оболочки обеспечивает ввод и вывод питающих и отходящих линий как сверху, так и снизу в любой комбинации. Дверь запирается замком.
Для безопасной установки и замены счётчика установлен рубильник, при отключении которого происходит одновременное снятие напряжения со всех фаз.
В ящиках установлена испытательная коробка КИ, которая обеспечивает закорачивание вторичных цепей трансформаторов тока (ТА1. ТАЗ), отключение токовых цепей счётчика и цепей напряжения в каждой фазе счётчиков при их замене, а так же включение образцового счётчика без отсоединения проводов и кабелей. Конструкция коробки КИ обеспечивает возможность её опломбирования.
Технические характеристики
Параметр
Значение
Номинальное напряжение переменного тока
380 В, частота 50 Гц
Номинальный ток
до 400 А
Степень защиты согласно ГОСТ 14254 — при закрытой двери
IP21 и IP54
Климетическое исполнение согласно ГОСТ 15150 и ГОСТ 15543.1
У3.1, УХЛ4
Группа условий эксплуатации в части воздействий механических факторов внешней среды согласно ГОСТ 17516.1
М2
Рабочее положение
вертикальное
Модификации ящиков учёта с рубильником без распределения
Тип ящика
Ном. ток вводного аппарата
Тип предохранителей
Макс. коэфф. трансформации
Масса, кг не более
ЯУК-100М-21УЗ
100
NT
—
35
ЯУР-100-21УЗ
100
NT
100/5
35
ЯУР-250-21УЗ
250
NT
200/5
35
ЯУР-400-21УЗ
400
NT
400/5
35
ЯУРП-100М-21УЗ
100
NT
—
35
ЯУРП-100-21УЗ
100
NT
100/5
35
ЯУРП-250-21УЗ
250
NT
200/5
35
ЯУРП-400-21УЗ
400
NT
400/5
35
Модификации ящиков учёта с рубильником с распределением
Тип ящика
Ном. ток вводного аппарата
Тип
Макс. коэфф. трансформации
Тип и кол.во отх. линий
Масса, кг не более
ЯУР-П-250-21УЗ
250
NT
200/5
4 x NT
40
ЯУР-П-400-21УЗ
400
NT
400/5
4 x NT
45
ЯУР-А-250-21УЗ
250
BA
200/5
4 x BA
40
ЯУР-А-400-21УЗ
400
BA
400/5
4 x BA
45
ЯУРП-П-250-21УЗ
250
NT
200/5
4 x NT
40
ЯУРП-П-400-21УЗ
400
NT
400/5
4 x NT
45
ЯУРП-А-250-21УЗ
250
BA
200/5
4 x BA
40
ЯУРП-А-400-21УЗ
400
BA
400/5
4 x BA
40
Наше предприятие ООО «АВК», основанное в 2003 году, выпускает электротехническое оборудование.
Cроки доставки в Москву через транспортную компанию
от 2-3 дней
Cроки доставки в Москву через Почту России
от 2 дней
Стоимость доставки до терминала транспортной компании
бесплатно
Отгрузка складских позиций
в течении 1-го дня после оплаты счета
Адресная доставка по Москве
оговаривается индивидуально
Оплата
безналичным расчетом;
по предоплате на банковкую карту;
с отсрочкой платежа;
другие варианты по договоренности
Аналоги Ящики учета с рубильником ЯУР, ЯУРП
Источник
Ящики учета с рубильником ЯУР, ЯУРП
+7 (499) 677-68-81
Ящики учёта с рубильником типа ЯУР и ЯУРП предназначены для приёма и учёта активной электроэнергии напряжением 380 В трёхфазного переменного тока частоты 50 Гц систем с глухозаземленной нейтралью, а также для защиты отходящей линии при перегрузках и токах короткого замыкания. В ящиках ЯУРП на вводе устанавливается перекидной рубильник для обеспечения питания от двух независимых источников.
Шкафы изготавливаются по ТУ У 31.2-32566103-001:2007
Область применения
Щит учета с рубильником типа ЯУР и ЯУРП изготавливается одностороннего обслуживания и предназначены для установки на промышленных, общественных, коммунально-бытовых и других объектах третьей категории (для ЯУР) и второй категории (ЯУРП) энергоснабжения. Номинальный режим работы ящиков – продолжительный.
Конструкция
Ящики изготавливаются навесного исполнения. Щит учета состоит из оболочки бескаркасной конструкции. На крышке и дне оболочки предусмотрены съёмные люки. Внутрь оболочки устройств устанавливается панель (рама) с комплектующим оборудованием. В шкафах со степенью защиты IР54 дверь уплотнена резиновым шнуром. Имеется возможность уплотнения верхних и нижних люков. Конструкция оболочки обеспечивает вводи вывод питающих и отходящих линий как сверху, так и снизу в любой комбинации. Дверь запирается замком. Для безопасной установки и замены счётчика установлен рубильник, при отключении которого происходит одновременное снятие напряжения со всех фаз. В ящиках установлена испытательная колодка типа КИ, которая обеспечивает закорачивание вторичных цепей трансформаторов тока(ТА1…ТА3), отключение токовых цепей счётчика и цепей напряжения в каждой фазе счётчиков при их замене, а также включение эталонного счётчика без отсоединения проводов и кабелей. Конструкция коробки КИ обеспечивает возможность её опломбирования. По требованию заказчика на вводах устройства могут быть установлены ограничители перенапряжения класса В. Монтаж ящиков универсален и осуществляется как с помощью крепёжных кронштейнов так и с помощью анкеров, укрепляемых через отверстия в задней стенке (в потай).
Технические характеристики
Номинальное напряжение переменного тока
Степень защиты шкафа по ГОСТ 14254-96
IP 31 или IP 54
Допустимое отклонение от вертикали
Условия эксплуатации
высота над уровнем моря до 2000 м;
окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию;
рабочее значение температуры окружающего воздуха при эксплуатации без обогрева ящика от 0 °С до +40 °С, с отоплением от -25 °С до +40 °С;
относительная влажность окружающего воздуха не более 98% при температуре 25 °С.
Структура условного обозначения
ЯУР X — X – XXX — X – XX XX, где:
ЯУР- Ящик учёта с рубильником;
Тип вводного рубильника:
П – перекидной;
по умолчанию – разрывной;
Тип распределения:
А – на автоматических выключателях;
П – на предохранителях; (по умолчанию – 1 группа предохранителей);
Номинальный ток устройства:
100 – 100 А;
250 – 250 А;
400 – 400 А;
630 – 630А;
Подключение счетчика:
М – счетчик прямого включения;
по умолчанию – через трансформаторы тока;
Степень защиты оболочки по ГОСТ 14254-96:
31 – IP31;
54 – Ip54;
Климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89 – УЗ, У3.1. Ящики поставляются в комплекте со счётчиками электрической энергии (поверенными и готовыми к эксплуатации).
Ящики учета с рубильником ЯУР, ЯУРП доставляются следующими ТК:
ТК Деловые линии
ПЭК
КИТ
Желдорэкспедиция
Почта России
Стоимость доставки до терминала ТК — бесплатно
Срок доставки в Москву — от 2 дней
Рассчитать стоимости доставки в другой город можно по ссылке
Ящики учета с рубильником ЯУР, ЯУРП в подборках товаров:
Источник
Ящики учета с рубильником ЯУР, ЯУРП
Ящики учёта с рубильником типа ЯУР и ЯУРП предназначены для приёма и учёта активной электроэнергии напряжением 380 В трёхфазного переменного тока частоты 50 Гц систем с глухозаземленной нейтралью, а также для защиты отходящей линии при перегрузках и токах короткого замыкания. В ящиках ЯУРП на вводе устанавливается перекидной рубильник для обеспечения питания от двух независимых источников.
Шкафы изготавливаются по ТУ У 31.2-32566103-001:2007
Область применения
Щит учета с рубильником типа ЯУР и ЯУРП изготавливается одностороннего обслуживания и предназначены для установки на промышленных, общественных, коммунально-бытовых и других объектах третьей категории (для ЯУР) и второй категории (ЯУРП) энергоснабжения. Номинальный режим работы ящиков – продолжительный.
Конструкция
Ящики изготавливаются навесного исполнения. Щит учета состоит из оболочки бескаркасной конструкции. На крышке и дне оболочки предусмотрены съёмные люки. Внутрь оболочки устройств устанавливается панель (рама) с комплектующим оборудованием. В шкафах со степенью защиты IР54 дверь уплотнена резиновым шнуром. Имеется возможность уплотнения верхних и нижних люков. Конструкция оболочки обеспечивает вводи вывод питающих и отходящих линий как сверху, так и снизу в любой комбинации. Дверь запирается замком. Для безопасной установки и замены счётчика установлен рубильник, при отключении которого происходит одновременное снятие напряжения со всех фаз. В ящиках установлена испытательная колодка типа КИ, которая обеспечивает закорачивание вторичных цепей трансформаторов тока(ТА1…ТА3), отключение токовых цепей счётчика и цепей напряжения в каждой фазе счётчиков при их замене, а также включение эталонного счётчика без отсоединения проводов и кабелей. Конструкция коробки КИ обеспечивает возможность её опломбирования. По требованию заказчика на вводах устройства могут быть установлены ограничители перенапряжения класса В. Монтаж ящиков универсален и осуществляется как с помощью крепёжных кронштейнов так и с помощью анкеров, укрепляемых через отверстия в задней стенке (в потай).
Технические характеристики
Номинальное напряжение переменного тока
Степень защиты шкафа по ГОСТ 14254-96
IP 31 или IP 54
Допустимое отклонение от вертикали
Условия эксплуатации
высота над уровнем моря до 2000 м;
окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию;
рабочее значение температуры окружающего воздуха при эксплуатации без обогрева ящика от 0 °С до +40 °С, с отоплением от -25 °С до +40 °С;
относительная влажность окружающего воздуха не более 98% при температуре 25 °С.
Структура условного обозначения
ЯУР X — X – XXX — X – XX XX, где:
ЯУР- Ящик учёта с рубильником;
Тип вводного рубильника:
П – перекидной;
по умолчанию – разрывной;
Тип распределения:
А – на автоматических выключателях;
П – на предохранителях; (по умолчанию – 1 группа предохранителей);
Номинальный ток устройства:
100 – 100 А;
250 – 250 А;
400 – 400 А;
630 – 630А;
Подключение счетчика:
М – счетчик прямого включения;
по умолчанию – через трансформаторы тока;
Степень защиты оболочки по ГОСТ 14254-96:
31 – IP31;
54 – Ip54;
Климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89 – УЗ, У3.1. Ящики поставляются в комплекте со счётчиками электрической энергии (поверенными и готовыми к эксплуатации).

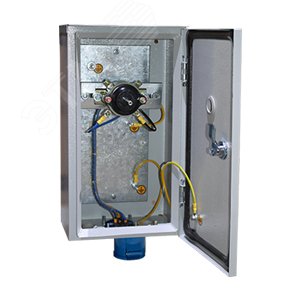

ЯВШ 3х100 У2, 3 полюса, 100А, IP54, ящик с пакетным выключателем и разъёмом (ЭТ)
